Одна и та же фреза номинального диаметра 10 мм может стоить 15 рублей или 15 долларов в зависимости от материала режущей части. Разница не в марке станка и не в накрутке поставщика, а в том, из чего сделана рабочая кромка: быстрорежущая сталь, цельный твердый сплав или сменная твердосплавная пластина держат разную скорость резания, разный ресурс и требуют разного подхода к переточке. Ошибка в выборе материала на этапе техпроцесса оборачивается либо переплатой за ресурс, который не будет выработан, либо остановкой станка на переточку там, где должна была работать одноразовая пластина.

Что определяет выбор материала режущей части

Три фактора задают направление выбора еще до того, как открыт каталог инструмента: обрабатываемый материал заготовки и его твердость, серийность операции (единичная деталь, мелкая серия, поток) и допустимая скорость резания по станку и по жесткости системы СПИД. Дальше выбор идет между тремя технологиями изготовления режущей части.

HSS и HSS-E — быстрорежущая сталь

Быстрорежущая сталь (HSS) и ее кобальтовая модификация HSS-E держат твердость до 62–65 HRC и сохраняют режущие свойства при нагреве кромки до 550–600 °C. Это заметно ниже теплостойкости твердосплавных инструментов, поэтому рабочая скорость резания для HSS в среднем в 3–5 раз ниже, чем для VHM на той же операции.

Сильная сторона HSS — вязкость. Инструмент из быстрорежущей стали переносит ударные и знакопеременные нагрузки без выкрашивания кромки там, где хрупкий твердый сплав может дать скол. Поэтому HSS остается рабочим вариантом для прерывистого резания, обработки на устаревших или маломощных станках без запаса по оборотам, ручных и единичных операций, метчиков и другого резьбового инструмента малого диаметра, где скол недопустим.

Ограничение — ресурс и производительность. На современном обрабатывающем центре с достаточной мощностью шпинделя HSS почти всегда проигрывает твердосплавному инструменту по времени цикла и суммарной стоимости обработки детали, даже с учетом более низкой цены самого инструмента.

VHM — цельный твердый сплав

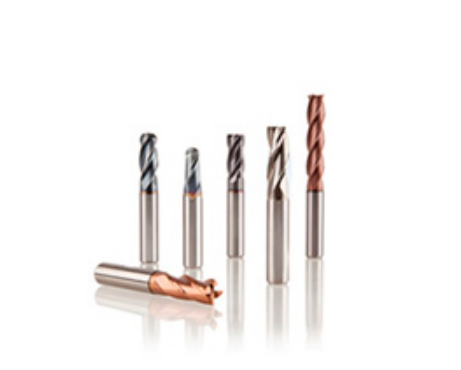

VHM (Vollhartmetall, цельный твердый сплав) — фреза или сверло, целиком изготовленные из карбида вольфрама на кобальтовой связке. Теплостойкость доходит до 800–1000 °C в зависимости от марки сплава и покрытия, что позволяет вести обработку на скоростях резания в разы выше, чем HSS, и обеспечивать более высокое качество поверхности за счет жесткости самого инструмента.

VHM — предпочтительный выбор для чистовой и получистовой обработки, инструмента малого и среднего диаметра (до 20–25 мм, дальше цельный твердый сплав становится нерентабельным по стоимости заготовки прутка), фрезерования пресс-форм, гравировки, обработки сложных 3D-поверхностей, где важна жесткость на вылете.

Обратная сторона — хрупкость и стоимость. Цельный твердый сплав не прощает ударных нагрузок и вибраций, при поломке инструмент не подлежит ремонту (переточка возможна ограниченное число раз и требует профильного оборудования), а стоимость заготовки растет нелинейно с увеличением диаметра. Для чернового съема большого объема металла или тяжелого прерывистого резания VHM либо не подходит, либо требует избыточно консервативных режимов, что сводит на нет преимущество по скорости.

СМП — сменные многогранные пластины

Инструмент со сменными многогранными пластинами (СМП) устроен иначе: державка или корпус фрезы остаются постоянными и служат годами, а в контакте с деталью работает твердосплавная пластина, которую при затуплении не точат, а поворачивают на свежую грань или заменяют на новую.

Экономика СМП строится не вокруг ресурса одной кромки, а вокруг стоимости обработки детали в пересчете на смену пластины: для серийного и крупносерийного производства с постоянным типом операции такой подход обычно дешевле, чем переточка цельного инструмента, и не требует остановки станка на длительную переточку — пластина меняется за минуты прямо на рабочем месте.

СМП — стандартный выбор для чернового и получернового точения и фрезерования, обработки инструментом большого диаметра (там, где цельный твердый сплав уже нерентабелен), любых операций с высокой предсказуемой серийностью, где важна повторяемость геометрии кромки от смены к смене. Пластины выпускаются под конкретную геометрию реза и обрабатываемый материал (сталь, нержавейка, чугун, цветные сплавы), что дает более узкую, но точную настройку под задачу по сравнению с универсальной геометрией цельного инструмента.

Ограничение — жесткость системы. Стык пластина-державка всегда менее жесткий, чем монолитный цельный твердый сплав, поэтому на чистовых операциях с жесткими требованиями по биению и Ra СМП уступает VHM и термопатронной оснастке под цельный инструмент.

Критерии выбора под конкретную задачу

Тип операции. Черновой съем с прерывистым резанием — HSS-E при ограничениях по мощности станка или СМП при серийном производстве; чистовая обработка малым инструментом — VHM.

Диаметр инструмента. До 20–25 мм рентабелен цельный твердый сплав, выше — практичнее переходить на сборный инструмент со сменными пластинами.

Серийность. Единичное и мелкосерийное производство с частой сменой номенклатуры чаще тяготеет к HSS и универсальному VHM, крупная серия с постоянной операцией — к СМП за счет скорости смены режущей кромки без остановки на переточку.

Жесткость системы СПИД. На старом или маломощном оборудовании без запаса по оборотам высокая скорость резания VHM недостижима, и разница с HSS сокращается — здесь решение чаще экономическое, а не техническое.

Обрабатываемый материал. Твердые и труднообрабатываемые сплавы (жаропрочные стали, титан) требуют твердосплавного инструмента с соответствующей маркой сплава и покрытием, HSS на таких материалах практически не работает.

Возможность переточки. Если на производстве есть заточной участок и объем инструмента оправдывает переточку, ресурс HSS и VHM продлевается в разы — без этого расчет стоимости инструмента нужно вести по одному циклу использования.

Сравнение материалов

HSS / HSS-E: теплостойкость до 550–600 °C, вязкость высокая, устойчивость к ударным нагрузкам высокая, рабочая скорость резания низкая, ресурс кромки без переточки низкий, стоимость инструмента низкая, типовая задача — прерывистое резание, резьбовой инструмент малого диаметра, маломощное оборудование.

VHM: теплостойкость до 800–1000 °C, вязкость средняя, устойчивость к ударным нагрузкам низкая, рабочая скорость резания высокая, ресурс кромки без переточки высокий, стоимость инструмента высокая при большом диаметре, типовая задача — чистовая и получистовая обработка, малый и средний диаметр, сложные поверхности.

СМП: теплостойкость определяется маркой пластины, вязкость системы средняя из-за стыка с державкой, устойчивость к ударным нагрузкам средняя-высокая, рабочая скорость резания высокая, ресурс кромки на одну грань средний, но пластина меняется без остановки на переточку, стоимость в пересчете на деталь низкая при серийном производстве, типовая задача — черновая и получерновая обработка, большой диаметр, серийное производство.

Чек-лист перед выбором материала режущей части

  • Определен обрабатываемый материал заготовки и его твердость
  • Оценена серийность операции и частота смены номенклатуры
  • Проверена жесткость и мощность станка на планируемых режимах резания
  • Известен требуемый диаметр инструмента
  • Определен тип резания: непрерывное или прерывистое, черновое или чистовое
  • Учтено наличие заточного участка и целесообразность переточки
  • Стоимость инструмента посчитана в пересчете на деталь, а не за единицу инструмента

Вывод

Материал режущей части выбирают не по привычке или цене за штуку, а по сочетанию обрабатываемого материала, серийности и жесткости станка. HSS остается рабочим решением для ударных нагрузок и малой мощности оборудования, VHM закрывает чистовую обработку малым и средним инструментом на высоких скоростях, а СМП экономически оправдан там, где инструмент большого диаметра работает в серийном производстве и должен меняться без остановки станка на переточку. Ассортимент твердосплавного инструмента под разные марки сплавов и покрытия закрывает большинство из этих сценариев без компромисса по геометрии под конкретный материал заготовки.
